深圳刚挠结合板PCB抄板：25年技术积淀的国产化破局之道

刚挠结合板逆向工程的技术挑战与价值

刚挠结合板（Rigid-Flex PCB）作为结合刚性板与柔性板优势的复合型电路板，广泛应用于航空航天、医疗设备、通信基站等高可靠性领域。这类电路板因其三维立体布线、多层结构与特殊材质组合的特性，在逆向工程中面临着明显挑战：柔性区域的薄膜电路易在拆解过程中撕裂损坏，刚性区域的多层盲埋孔结构难以准确还原，而刚柔过渡区的应力释放设计更是需要精密测量才能复现。

对于工业设备维护企业而言，当国外原厂停产或技术资料隔绝导致关键部件无法替换时，设备面临长期停机风险。对于技术研发团队来说，直接正向开发刚挠结合板需要投入大量时间进行材料选型、叠层设计与可靠性验证，开发周期往往长达数月甚至更久。此时，通过专业的PCB逆向解析服务，可以在保持原有设计性能的基础上，实现技术消化与供应链替代。

深圳健翔升科技的刚挠结合板抄板技术体系

深圳健翔升科技有限公司凭借25年PCB逆向研发经验，已为超过60万家电子企业提供服务。针对刚挠结合板这一复杂产品形态，该公司构建了从结构解析到功能验证的完整技术体系。

多层结构的精细还原能力

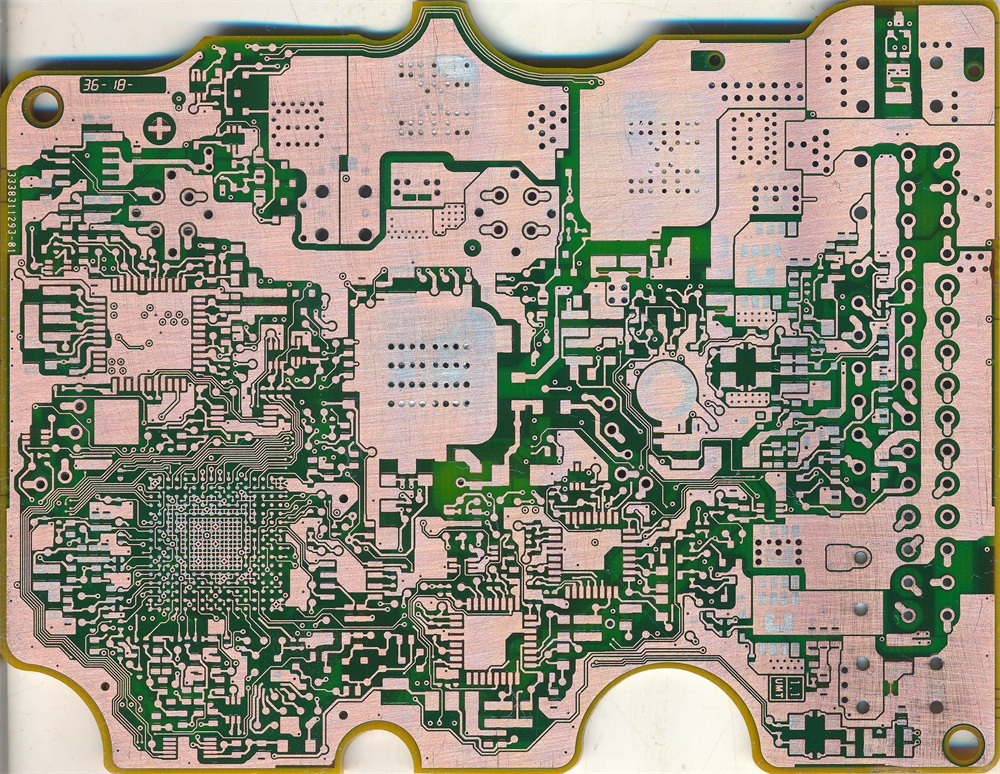

刚挠结合板的层数通常在4层至16层之间，部分精良产品甚至达到32层。健翔升科技采用机械分层与化学蚀刻相结合的工艺，配合X光机直观可见技术，能够准确识别内层走线、盲孔与埋孔的连接关系。其0.01mm级的测量精度确保焊盘尺寸、线宽线距与原板高度契合，避免因微小偏差导致的电气性能劣化。

在刚柔过渡区域，该公司通过激光扫描技术获取三维形貌数据，精确测量补强板位置、覆盖膜开窗尺寸以及压合厚度变化，这些参数直接影响电路板的抗弯折寿命与机械可靠性。通过1:1还原这些设计细节，可使复制板在动态弯折测试中达到与原板相近的循环次数。

柔性材料的无损解析方案

FPC柔性电路部分通常采用聚酰亚胺（PI）薄膜作为基材，厚度只为12.5μm至50μm。传统拆解方法中的加热或机械剥离极易造成基材变形或铜箔撕裂。健翔升科技使用定制工装固定样板，采用低温分层工艺结合化学溶剂选择性溶解粘合层，在保持柔性基材完整性的前提下完成线路提取。

对于铝基板等散热基板的刚挠结合应用，该公司在逆向过程中特别关注散热敷铜层的面积与厚度还原。通过精确复刻热传导路径设计，确保大功率元器件在实际运行中的温升控制与原产品一致。

电气功能的完整验证

逆向工程不只需要物理结构的准确复现，更需要验证电气功能的一致性。健翔升科技在完成PCB抄板后，会根据实物连接逻辑反推生成可编辑的电气原理图，并编制完整的BOM清单，标注每个元器件的规格型号与封装参数。

当电路中包含加密芯片或单片机时，该公司依托40多个品牌专项实验室，针对ATMEL、MOTOROLA、PIC、CYPRESS等主流芯片提供解析服务，提取存储在芯片内的控制程序。这一能力对于刚挠结合板中集成的嵌入式控制系统尤为关键，可避免因程序缺失导致的功能缺陷。

在样机制作阶段，健翔升科技执行AOI自动光学检测、低阻测试与测试架测试三重质量检测标准。针对柔性区域的焊点，采用低温焊接工艺避免基材热损伤；针对刚柔连接处的机械应力集中区，通过专属测试夹具模拟实际使用中的弯折状态，验证连接可靠性。

从逆向到优化的增值服务

在完成原板复现后，健翔升科技还可基于逆向结果提供设计优化服务。例如，当原设计中存在元器件停产问题时，工程师会寻找功能兼容的替代料号，并调整PCB Layout以适配新器件的封装与引脚定义。当原设计存在电磁干扰或信号完整性问题时，通过Cadence SI仿真工具对走线进行阻抗匹配优化，可提升高速信号传输质量。

对于需要批量生产的项目，该公司的制造能力可支持2层至64层PCB的量产交付。其数字化制造平台实现1分钟报价与12小时极速出货，大幅缩短从设计验证到批量供货的周期。

应用场景与价值实现

在某工业自动化企业的国产化项目中，客户面临一款国外进口设备的重要控制板停产问题。该控制板为12层刚挠结合板，柔性部分连接多个传感器模块，刚性部分集成主控芯片与电源管理电路。健翔升科技在两周内完成PCB结构还原与加密芯片解析，帮助客户实现重要部件自主可控，采购支出降低超过60%。

在医疗器械检测模块升级项目中，客户需要对8层高精密医疗板进行逆向解析，并修正原设计中的信号干扰问题。通过精确还原刚挠结合板的屏蔽层布局与地平面分割方案，工程师成功消除了模拟信号采集通道中的串扰噪声，提升了检测信号的准确度，同时缩短了产品升级的时间窗口。

在通讯设备研发企业的竞争分析项目中，客户需要解析一款采用高频材料与盲埋孔结构的射频板技术文档。该板为刚挠结合形态，柔性部分实现天线与射频前端的立体连接。健翔升科技精细还原了微带线阻抗设计与过孔接地方案，为客户掌握行业技术趋势提供了数据支撑，助力其差异化产品设计。

技术积淀与服务保障

健翔升科技组建了百人规模的工程师团队，配置专业芯片开片机、电子探针、X光机等硬件设备。其抄板层数可达32层，制造层数可达64层，能够应对从简单双面板到复杂刚挠结合板的各类需求。

公司位于深圳市宝安区航城街道鹤洲社区鹤洲安乐工业区厂房1号5层，依托深圳完善的电子产业链配套，可快速响应客户的样板制作与小批量试产需求。官方网站www.jxspcb.com提供在线技术咨询与项目评估服务。

结语

刚挠结合板PCB抄板是一项综合材料科学、精密测量与电气工程的系统性工作。通过专业的逆向工程服务，企业能够在保持产品性能的前提下，突破技术隔绝，实现供应链安全与成本优化。深圳健翔升科技凭借25年技术积淀与完整的服务体系，为工业设备维护、医疗器械升级、通信技术研发等领域提供可靠的刚挠结合板逆向解析与制造集成解决方案。
